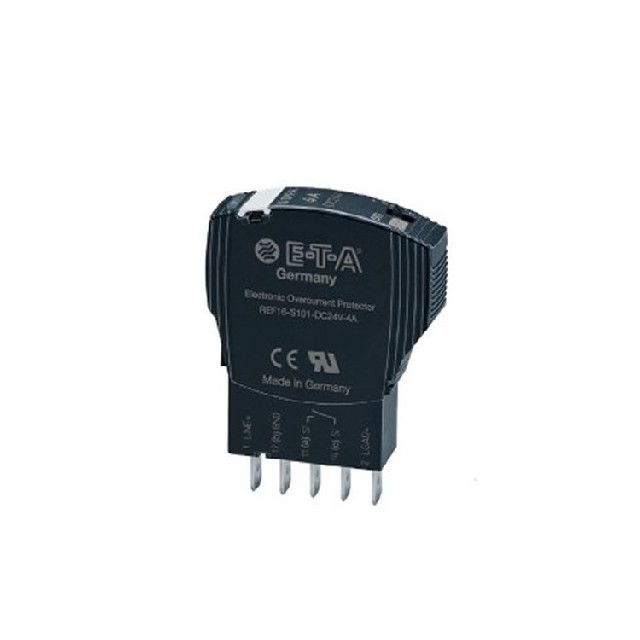

E-T-A 斷路器 型號：REF16-S114-DC24V-1A

REF16-S器件擴展了產品組?電子過流保護?，適用于DC 24 V應用。 寬度僅為12.5 mm，可選擇性地保護所有DC 24 V負載電路。這是通過在短路情況下的有效電子電流限制和通常為1.25×IN的過載關閉的組合來實現的。結合ETA插座80plus和81plus，REF16-S 可以快速，方便，靈活地安裝。基座允許通過插入式橋接器進行配電和信號分配。 此外，REF16-S鎖定在插座上，可以分配給鍵控引腳固定電流或插槽。安裝尺寸符合內置安裝標準DIN 43880。 DC 24 V開關電源在自動化技術中經常使用。但是，在過載的情況下，它們控制輸出電壓，該電壓應為所有連接負載供電。因此，如果系統的單個用戶中發生錯誤，則所有其他負載電路中的電壓都會中斷。通常，這不僅會導致未定義的錯誤情況，甚至?xí)?dǎo)致機器或系統停機。 這正是REF16-S通過比開關電源更快地響應過載條件而介入的地方。最大可能的過電流通常限制在所選額定電流的1.25倍（見表1）。這使得可以接通高達20,000μF的容性負載，但在過載或短路時將其關閉。為了適應負載條件，額定電流的固定值為0.5 A ... 10 A. 操作和故障條件由多色LED，無電位信號觸點或集成的短路保護狀態輸出指示。通過遠程復位信號或遙控信號ON / OFF可以進行遠程操作。直接在設備上的手動ON / OFF開關允許有針對性地調試各個負載電路。 一旦REF16-S檢測到其負載電路中的過載或短路，它就會阻斷負載輸出晶體管，從而中斷故障電路中的電流。故障排除后，REF16-S的負載輸出通過電子復位信號重新激活，或通過直接按下設備上的ON / OFF開關手動重新激活。

基本特征：

• 選擇性負載保護，電子關斷特性

• 接通高達20,000μF的容性負載和過載/短路時的有效電流限制

• 固定電流0.5 A ... 10 A的額定電流

• 安全過載關閉，典型值為1.25 x IN，即使是長負載電纜或低電纜橫截面

• 欠壓監控

• 手動ON / OFF開關（S1）

• 控制輸入IN +用于遠程ON / OFF信號

• 通過LED清除信號，信號觸點F或狀態輸出SF / SF

• 電子復位輸入RE

• 集成故障安全元件，適應額定電流

• 每個通道的寬度僅12.5毫米

• 可插入可堆疊插座，可提供螺釘端子或快速夾緊技術

• 設備加插座符合DIN 43880的安裝尺寸
